2-х осевая электрооптическая система наблюдения ЭОСС высокой точности на корабле

2 оси Высокая точность Судовая электрооптическая система наблюдения (EOSS)

1.1 Введение в производство

ДжH602-28015Корабельная электрооптическая система наблюдения представляет собой высокоинтегрированную оптико-механическую электросистему, оснащенную камерой дневного света HD 1080p и тепловизионной камерой с охлаждением MWIR.Камера работает на 2-осевой и 2-шарнирной стабилизированной платформе.Обладая компактной и модульной конструкцией, он предназначен для кораблей, отвечающих военным и гражданским требованиям, таким как поиск, наблюдение, разведка и отслеживание надводных целей, широко применяется в военно-морском флоте, полиции, береговой охране и на море и т. д.

1.2 Основные характеристики

1. 2-х осевая (азимутальная и угол места) стабилизация, высокоточный гироскоп и система сервоуправления обеспечивают разведку с полным охватом.
2. Компактный размер, легкий вес, высокая адаптивность, низкое энергопотребление и высокая экономичность.
3. Функция отслеживания видео.Доступно отслеживание в реальном времени, ручное/автоматическое отслеживание и автоматическая блокировка.
4. Коррекция высокой точности обеспечивает выравнивание оптических осей ИК и ПЗС.
5. Gimbal управляется удобным программным обеспечением.
6. Данные о режиме работы, азимутальном угле и угле места могут отображаться на видео и передаваться обратно.

1.3.1 Технические характеристики системы

1. Покрытие по азимуту: n×360° непрерывно
2. Высота бухтыярость: -20°~+75°(горизонталь 0°,гминус.)
3. Точность стабилизации: ≤0,5 мрад (1σ)
4. Угловая точность: ±0,1°(1σ)
5. Формат выходного изображения: SDI

1.3.2 HD-камера дневного света

1. ПЗС: SONY 1/2,8CMOS
2. Разрешение: 1920×1080
3. Фокусное расстояние: 4,3–129 мм (30-кратный оптический зум)
4. Угол обзора: 63,7°~2,3°
5. Объектив: HD 2,13 миллиона пикселей
6. Фокусировка: автоматическая

1.3.3 ИК-тепловизор

1. Детектор: 640×512 охлаждаемый СВИК-детектор
2. Спектр: 3 мкм~5 мкм
3. Размер пикселя: 15 мкм × 15 мкм
4. Фокусное расстояние: 30 мм ~ 300 мм

1.3.4 Модуль видеотрекинга

1. Автоматический/ручной поиск цели в указанной области

Выбор цели: поддержка автоматической/ручной блокировки
Сцена сопровождения цели:в воздух, в море (может оптимизировать цель на основе видео/изображения, предоставленного пользователем).
Интеллектуальный повторный захват цели после потери в короткие сроки

1. Поддержка камеры с фиксированным или переменным полем зрения.В состоянии отслеживания он продолжает отслеживать цель при изменении FOV.
2. Параметры:

• Минимальная контрастность отслеживания: 10%
• Минимальное отношение сигнал-шум: 10 дБ
• Минимальный размер цели: 3×3 пикселя
• Задержка выхода: <40 мс
• Точность обнаружения: ≤0,1°
• Время обработки: <100 мс
• Дальность обнаружения: азимут ±60°, угол места ±45°

1. Видеовход: 1-стороннее цифровое видео HD-SDI, 1-стороннее аналоговое видео PAL
2. Видеовыход: односторонний цифровой видеосигнал SDI
3. Связь: односторонняя RS422
4. Рабочее напряжение: DC5V

1.3.5 Параметр окружающей среды

1. Рабочая температура: -20ºC~+50ºC
2. Температура хранения: -30ºC~+60ºC
3. Защита от вибрации: GJB 150.16A-2009, A.2.3.11 21^ул.класс Судно
4. Защита от дождя: ГБ 4208-2008 IP67

1.3.6 Физический параметр

1. Измерение: ≤Φ260мм×360мм (В)
2. Цвет: Темно-серый
3. Вес: ≤20 кг
4. Рабочее напряжение: DC24V
5. Потребляемая мощность: ≤450 Вт
6. Установка: демпфер не требуется.Подвес жестко связан с постаментом.Кардан имеет нулевую градуировку по азимуту.
   1. Состав системы

JH602-28015 EOSS предназначен для патрульных катеров, используемых для наблюдения, сопровождения и позиционирования морских и воздушных целей.Пока патрульный катер выполняет задание, состояние подвеса и видео передаются обратно и отображаются в программном обеспечении;также команды управления отправляются на подвес с помощью удобного программного обеспечения для реализации операций и управления в реальном времени.
Полная система состоит из карданного подвеса, электронного блока и программного обеспечения для управления и контроля.

1. 1. подвес

Gimbal представляет собой сенсорный блок (оптический шкаф), подчиненный двухосевой (по высоте и азимуту) гиростабилизированной сервоплатформе.Сенсорный блок оснащен тепловизионной камерой MWIR высокого разрешения 640×512 с объективом с непрерывным увеличением 15~280 мм и камерой дневного света 1920×1080 HD, способной обнаруживать, распознавать, идентифицировать и отслеживать цель днем ​​и ночью.Подвес с пьедесталом устанавливается над палубой в соответствии с практическими условиями.
Внешний интерфейс представляет собой 26-контактный авиационный разъем.

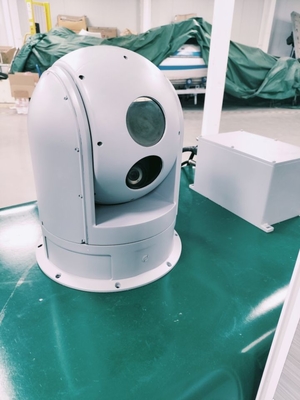

Физическая карта

​
