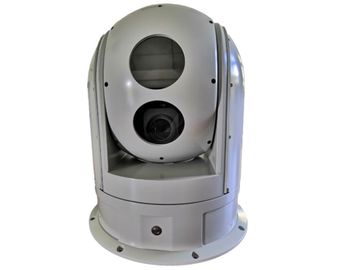

Мини Электро оптически ультракрасная система охраны ЭОСС камеры для беспилотного корабля

Мини Электро оптически ультракрасная система охраны ЭОСС камеры для беспилотного корабля

    • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle
    • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle
    • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle
  • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle

    Подробная информация о продукте:

    Место происхождения: Китай
    Фирменное наименование: JOHO
    Сертификация: ISO9001
    Номер модели: ДЖХП107-М145А

    Оплата и доставка Условия:

    Количество мин заказа: 1 комплект
    Цена: negotiation
    Упаковывая детали: Стандартный случай оборудования безопасности
    Время доставки: переговоров
    Условия оплаты: Т/Т, Л/К, западное соединение, МонейГрам
    Поставка способности: 50sets/year
    Онлайн консультант
    Подробное описание продукта
    Функция: Искать, замечание, отслеживающ и располагать Карданный подвес стабилизированный гироскопом: ось 2
    Датчик: Имагер ККД и инфракрасн ХД термальный Вес: 3 кг
    Размерности: &тимес 156мм (диаметр); 244мм (х) Применение: Беспилотный корабль, беспилотный корабль, Усв, Уав
    Пиксел: 1920x1080 цвет: белый и черный
    Точность стабилизации: ≤0.5мрад Детектор: ВОС Ункоолед ФПА
    Источник питания: DC 12V Потребляемая мощность: ≤15W



    Корабл-принесенная Джх602-28015 электрооптическая ультракрасная система охраны камеры (ЭОСС)

    1,1 введение продукции

    Система охраны ДЖХ602-28015 корабл-принесенная электрооптическая сильно интегрированная система оптически-механически-електро оборудованная с камерой дневного света ХД 1080п и охлаженной МВИР термальной камерой. Камера надрывается к 2 осям и 2 стабилизированной карданными подвесами платформе. Отличенный с компактным и модульным проектированием, обеспечено для кораблей соотвествуя военные и штатские как поиск, замечание, рекогносцировка и отслеживая цели мор-поверхности, широко приложенные в военно-морском флоте, полиции, прибрежном предохранителе и морском етк.

    1,2 основные функции

    1. (азимут и высота) стабилизация 2-аксис, гироскоп высокой точности и система сервоконтрол снабжают рекогносцировку полного охвата.
    2. Компактный размер, легковес, сильная приспособляемостьь, потребление низкой мощности и высокая эффективность затрат.
    3. Видео- отслеживая функция. Отслеживать в реальном времени, ручной заперли отслеживать /auto и автомобиль, который доступны.
    4. Коррекция высокой точности обеспечивает что оптически ось инфракрасн и ККД выравнивание.
    5. Карданный подвес проконтролирован дружественным программным обеспечением
    6. Режим деятельности, угол азимута и данные по угла высоты могут быть показанным на видео и переданным назад.
    7. Полно загерметизированный, водоустойчивый, сопротивляемость при колебательном движении, сопротивление удара, длинная продолжительность жизни под жесткой окружающей средой.

    1.3.1 спецификации системы

    1. Обзор по азимуту: н×360° непрерывное
    2. Обзор по углу подъема: -20°~+75° (горизонтальное 0°, вниз минус.)
    3. Точность стабилизации: ≤0.5мрад (1σ)
    4. Угловая точность: ±0.1° (1σ)
    5. Формат изображения выхода: СДИ

    1.3.2 камера дневного света ХД

    1. ККД: СОНИ 1/2.8КМОС
    2. Разрешение: 1920×1080
    3. Фокусное расстояние: 4.3мм~129мм (оптически сигнал 30×)
    4. ФОВ: 63.7°~2.3°
    5. Объектив: Пиксел ХД 2.13миллион
    6. Фокусировать: Автоматический

    1.3.3 камера восходящего потока теплого воздуха инфракрасн

    1. Детектор: охлаженный 640×512 детектор МВИР
    2. Спектр: 3μм~5μм
    3. Размер пиксела: 15μм×15μм
    4. Фокусное расстояние: 30мм~300мм

    1.3.4 видео- отслеживая модуль

    1. Автомобиль/ручная цель поиска в определенной области

    Выбор цели: автомобиль поддержки/ручной запирать
    Сцена цели отслеживая: проветрить, к морю (она может оптимизировать цель на основании видео/изображения обеспеченных потребителем).
    Умная цель рекаптуре после потерянного вкратце времени

    1. ФОВ поддержки фиксированный или переменная камера ФОВ. В отслеживая состоянии, он держит отслеживать цель пока изменяющ ФОВ.
    2. Параметры:
    • Минимальный отслеживая контраст: 10%
    • Минимум СНР: 10дБ
    • Минимальный размер цели: пиксел 3×3
    • Задержка выхода: <40ms>
    • Точность обнаружения: ≤0.1°
    • Длительность процесса:<100ms>
    • Ряд обнаружения: азимут ±60°, высота ±45°
    1. Видео- входной сигнал: 1 видео пути ХД-СДИ цифровое, 1 видео аналога ПАЛ пути
    2. Выходной видеосигнал: 1 видео СДИ пути цифровое
    3. Сообщение: 1 путь РС422
    4. Напряжение тока деятельности: ДК5В

    1.3.5 параметр окружающей среды

    1. Температура деятельности: - 20ºК~+50ºК
    2. Температура хранения: - 30ºК~+60ºК
    3. Вибраци-защитный: ГДЖБ 150.16А-2009, А.2.3.11 двадцать первый сосуд класса
    4. Дожд-защитный: ГБ 4208-2008 ИП67

    1.3.6 параметр медицинского осмотра

    1. Размер: ≤Φ260мм×360мм (х)
    2. Цвет: Серый цвет военно-морского флота
    3. Вес: ≤20кг
    4. Рабочий потенциал: ДК24В
    5. Расход энергии: ≤450В
    6. Установка: демфер необходим. Карданный подвес твердо соединен с постаментом. Карданный подвес имеет зеро линию градации на направлении по азимуту.
      1. Состав системы

    ДЖХ602-28015 ЭОСС обеспечено для сторожевого катера, использованный для контролировать, отслеживать и располагать цели моря и воздуха. Пока сторожевой катер на миссии, состояние и видео карданного подвеса переданы назад и показаны на программном обеспечении; также команды контроля отправлены в карданный подвес дружественным программным обеспечением осуществить работу в реальном режиме времени и контроль.
    Полная система составлена карданного подвеса, электронной коробки, и контрольной программы деятельности и.

    Мини Электро оптически ультракрасная система охраны ЭОСС камеры для беспилотного корабля

      1. Карданный подвес

    Карданный подвес раб блока датчика (оптически шкафа) к платформе сервопривода 2-оси (высота и азимут) стабилизированной гироскопом. Блок датчика оборудован с высокой камерой разрешения 640×512 МВИР термальной с объективом с переменным фокусным расстоянием 15~280мм непрерывным и камерой дневного света 1920×1080 ХД, способной на обнаружения, опознавания, идентификации и цель отслеживать на все время. Карданный подвес с постаментом установлен над палубой согласно практически окружающей среде.
    Внешний интерфейс соединитель авиации 26пин.
    Мини Электро оптически ультракрасная система охраны ЭОСС камеры для беспилотного корабля



    Физическая карта







    Мини Электро оптически ультракрасная система охраны ЭОСС камеры для беспилотного корабля

    Мини Электро оптически ультракрасная система охраны ЭОСС камеры для беспилотного корабля
